視頻安防監控系統（VSCS，video surveillance & control system ）是利用視頻技術探測、監視設防區域并實時顯示、記錄現場圖像的電子系統或網絡。

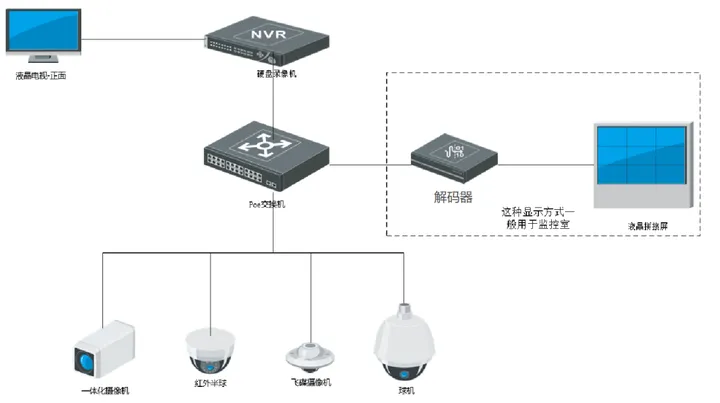

監控系統的組成架構比較簡單，首先各種類型的攝像機通過接到交換機實現通信，其次硬盤錄像機也和交換機連接實現通信，最后顯示器作為硬盤錄像機的顯示終端輸出圖像。
如果有特殊要求需要做電視墻，需要加解碼器和拼接屏組成一個拼接大屏幕，但其實作用和液晶顯示的作用是一樣的，都是顯示的終端部分。
一、監控系統組成部分
1、攝像機
網絡攝像機從外觀上區分主要有槍式、半球、高 速球型幾種。 槍機的防水性能較好，相對半球攝像機照射范圍相對遠一些，常用于室外環境，弊端是需要單獨采購支架。 半球攝像機占用空間較小，美觀并且比較隱蔽，安裝方式可吸頂安裝，可墻壁安裝，缺點是不防水，常用于室內范圍，是我們主要應用類型。 電梯半球攝像機基本只針對電梯內部安裝，美觀占用空間小，但照射范圍比較廣，照射角度一般能到一百多度。高速球機靈活的轉動、大范圍的變焦，應用領域非常寬泛，安裝方式多采用墻壁支架安裝或燈桿支架安裝。成本較高。
攝像機常用鏡頭有2.8mm、3,6mm、4mm、6mm、8mm、12mm幾種，不同攝像頭對應的不同最佳觀看距離，對照標準參照下圖：
鏡頭越小，最佳可視距離越遠。例如2.8mm的鏡頭最佳可視距離是5米，就是在五米以內很清晰，同時最大拍攝角度能到達九十多度甚至一百多度。而鏡頭越大，最佳可視距離就越遠，例如6mm的鏡頭最遠能拍攝到15米的距離，但是無論水平角度還是垂直角度都變得很窄，只有50度左右。
一般3.6mm、4mm、6mm這三個鏡頭應用的比較多，不確定使用多大鏡頭的攝像機時可以直接與供應商溝通清楚需要輻射多大面積，供應商會據此提供合適的攝像機。
2、視頻傳輸部分
數字攝像機的傳輸方式分2種情況：
（1）距離交換機100米以內，采用8 芯或4芯雙絞網線傳輸，線纜常用五類、超五類、六類及以上檔次線纜。 （poe攝像機必須用8芯雙絞線 ）
（2）距離超100米或更多，在中間利用光纜+光纖收發裝置傳輸。光纖收發器通常是成對使用的，發射端通過光纖連接到接收端，接收端再連接到交換機里實現通信。
3、供電部分
監控攝像機的供電主要有2大類，電源供電和交換機poe供電，poe供電只針對網絡槍機、半球，通過網線直連交換機供電，傳輸距離不建議超過100m。電源供電即通過變壓器供電，電源供電較poe供電更穩定，但需敷設電纜， 所以智能建筑中使用越來越少，poe供電成為主流方式
4、顯示部分
控系統的顯示部分主要有硬盤錄像機連接的電腦顯示器或解碼器連接電視墻。硬盤錄像機和電腦顯示器通過VGA/HDMI線纜連接顯示監控圖像，電視墻通過解碼器的配合實現顯示監控畫面。
5、錄像部分
硬盤錄像機是較為常見的存儲設備，常用的錄像機有4路、8路、16路、32路、64路等幾種規格。 選擇錄像機的時候，路數要和攝像機的路數要相匹配。例如有八個攝像機，就要最少選8路的錄像機才能實現。
監控錄像儲存時長一般要求為30天，配置儲存容量依靠硬盤容量的增加來實現。目前200萬、300萬像素的攝像頭應用比較廣。200萬像素的概念就是1920×1080，即每小時存儲量是1.7G，每天存儲容量是42G，30天存儲量是1260G。配置硬盤時計算出的存儲容量還需要除以0.9，因為硬盤只有90%的空間時用來存儲的，還有10%是用來給磁盤格式化的，不能供我們存儲錄像。即30天實際需要1400G的儲存空間。
硬盤的容量分為T1/T2這種規格，1400G即1.4T，所以存儲200萬像素的錄像30天，需要配置2T的硬盤。

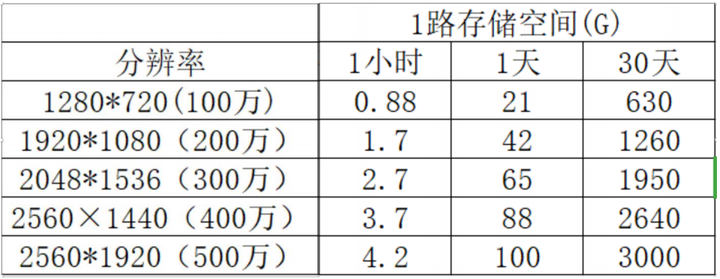

具體儲存時長和監控攝像機的分辨率關系可見下表：
6、電源后備部分
電源后備部分一般指UPS蓄電池。
由于監控系統一般應用于較重要地段，所以保障監控的續航是很重要的因素。一般較重要場合對UPS的要求為市電斷電后保障電池可持續蓄電2h，并且要滿足電壓的穩定和無縫切換。
三、監控系統設計規范
監控系統設計安裝可以參考以下兩個標準規范：
《安全防范工程技術標準》及《視頻安防監控系統工程設計規范》
